DN1000柔性防水套管

DN1000柔性防水套管簡介
DN1000柔性防水套管簡介尺寸
DN1000柔性防水套管簡介標準

DN1000柔性防水套管簡介 13213140111

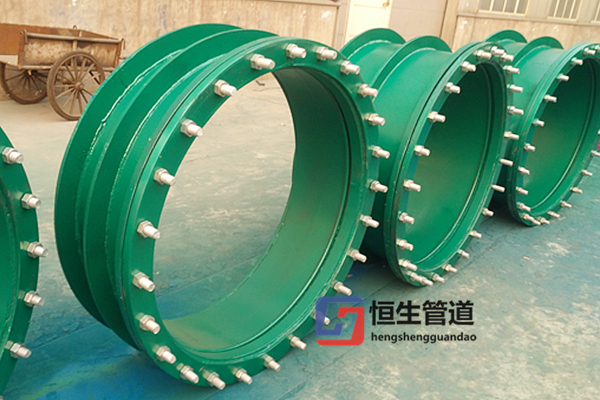

? ? ? ? 柔性防水套管適用于有地震設防要求的地區，管道穿墻出承受振動和管道伸縮變形、或有嚴密防水要求的構（建）筑物。柔性防水套管結構是外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，或者水池穿墻管道位置，都要加裝柔性防水套管，防止結構滲水。

? ? ? ?柔性防水套管的分類02S404（標準）柔性防水套管分為A型、B型兩種類型A型一般用于水池或穿內墻，B型用于穿構（建）筑外墻Ⅰ型密封圈適用于一般防水要求，Ⅱ型適用于較嚴密的防水要求適用溫度范圍：-20℃~+80℃。

? ? ? ?柔性防水套管執行標準為建筑標準設計圖集02S404，由中華人民共和國建設部批準，中國建筑標準設計研究院編制于2002年12月1日發布，本圖集根據建設部【1999】202號《關于印發<一九九九年標準設計編制工作計劃>的通知》，并在1975年編制的S312《防水套管》基礎上修編完成，02S404標準的發布幾乎也同時替代了S312防水套管標準，也是國內目前的柔性防水套管執行標準。

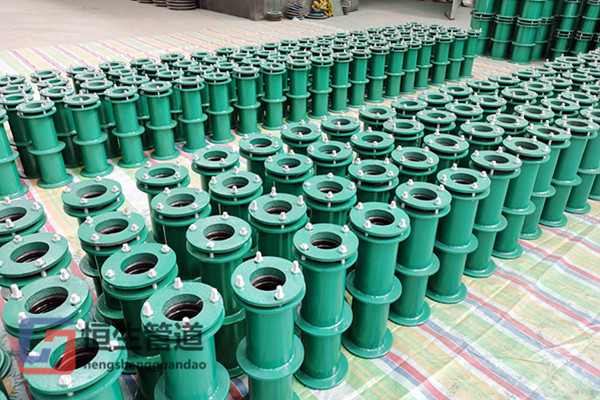

? ? ? ? ?柔性防水套管是河南恒生管道制造有限公司主要產品之一，公司生產制造柔性防水套管20余年，擁有豐富的防水套管制造經驗，我公司生產的柔性防水套管均采用執行標準制造，防水套管尺寸厚度無縮水，產品質量高標準要求監控，防水套管的焊接均由中高級焊工采用雙面焊接，質量可靠！恒生牌防水套管成功應用于國內多個大型工程設施建造中，多年來產品從未出現質量問題反饋，是真正的百分百防水套管合格制造廠商。

DN1000柔性防水套管簡介尺寸 13213140111

規格	工作管道	套管管徑	壓蓋內徑	中心距	法蘭外徑	套管壁厚	上盤厚度	中、下盤厚
DN	D1	D2	D3	D4	D5	δ2	b1	b2
50	60	95	65	145	200	3.5	14	12
65	76	114	80	165	220	3.75	14	12
80	89	127	95	180	235	4	18	12
100	108	146	114	200	255	4	18	12
125	133	180	140	235	290	4	18	12
150	159	203	165	260	315	4.5	18	12
200	219	265	226	320	375	6	18	12
250	273	325	280	380	435	8	18	12
300	325	377	333	435	495	10	22	16
350	377	426	385	485	545	10	22	16
400	426	480	435	540	600	10	22	16
450	480	530	488	590	650	10	22	16
500	530	585	538	645	705	10	22	16
600	630	690	640	755	820	10	26	20
700	720	780	730	845	910	10	26	20
800	820	880	830	950	1020	10	30	20
900	920	980	930	1050	1120	10	30	20
1000	1020	1080	1030	1150	1220	10	30	20

DN1000柔性防水套管簡介標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》，柔性防水套管執行標準為建筑標準設計圖集02S404，由中華人民共和國建設部批準，中國建筑標準設計研究院編制于2002年12月1日發布，本圖集根據建設部【1999】202號《關于印發<一九九九年標準設計編制工作計劃>的通知》，并在1975年編制的S312《防水套管》基礎上修編完成，02S404標準的發布幾乎也同時替代了S312防水套管標準，也是國內目前的柔性防水套管執行標準。河南恒生管道制造有限公司所生產防水套管嚴格按照標準要求制作，完全保證工程使用質量。

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
