剛性防水套管（304材質）

剛性防水套管（304材質）簡介
剛性防水套管（304材質）尺寸
剛性防水套管（304材質）標準

剛性防水套管（304材質）簡介 13213140111

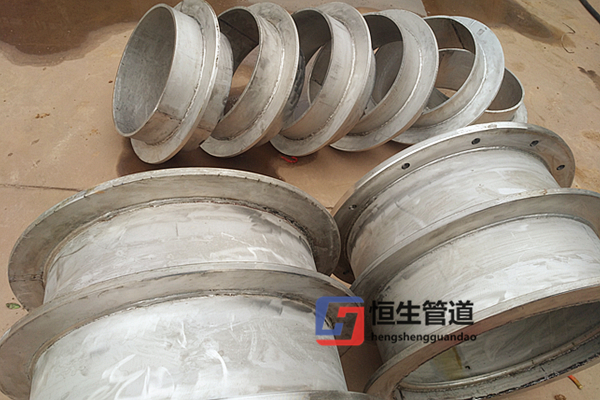

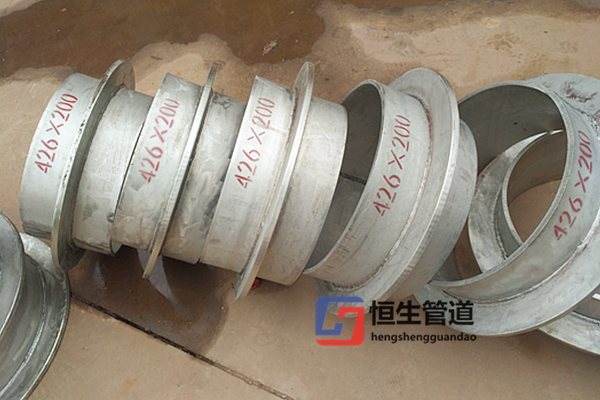

? ? ? ? 剛性防水套管（304材質）是和剛性防水套管同樣使用效果功能，主要應用于水池或有震動墻體，不銹鋼304材質防水套管在抗腐蝕性能上大大優于普通碳鋼柔性防水套管，在有防腐要求、或酸堿類管道安裝時，應選擇不銹鋼304、316材質防水套管。

? ? ? ??柔性防水套管的結構主要一個管子四個翼環組成,其中上方的法蘭也叫做壓蘭,下面三個是翼環。按標準生產出來的柔性防水套管。一般是上面的翼環和壓蘭的厚度是一致的。壓蘭的寬度大于上面的翼環。單內徑小于翼環。但它們的外徑是一致的，壓蘭的外徑略大。建議您在選購柔性防水套管時，盡量選用國標,不要被非標的低價所誘惑。非標套管的外徑和厚度都是不規則的，市場上也沒有非標的統一規范。?另外關于柔性防水套管長度的標準，一般套管統一出廠長度是300mm，但是根據不同的工程需求對于防水套管的長度也有不同的要求，如需要其他長度，廠家不能提前制作所以在貨源上不是太充足，要定制加工，根據工程的需求加長或加大，不過采用的生產標準依然是02S404圖集制作的。

? ? ? ? ?柔性防水套管作用不僅是防水，說起安裝使用柔性防水套管達到的效果，我們通常就回想起防水套管是止水的作用，其實這只是簡單的對防水套管的定義，柔性防水套管不僅能夠達到防水封堵密封效果，更為重要的作用是保護管道不被破壞，在經常發生地震的地區（地震帶）必須安裝柔性防水套管。目前建筑科學研究院設計標準02S404防水套管標準為主要使用標準，02S404柔性防水套管也能夠達到一般工程使用要求，另外柔性防水套管的使用是要根據工程實際情況來確定防水套管長度等數據，因此在訂購柔性防水套管時要及時和廠家聯系溝通確定好各項數據，以免后期管道無法安裝。防水套管廣泛應用于建筑、化工、鋼鐵、自來水、污水處理等單位。

剛性防水套管（304材質）尺寸 13213140111

規格	工作管道	套管管徑	壓蓋內徑	中心距	法蘭外徑	套管壁厚	上盤厚度	中、下盤厚
DN	D1	D2	D3	D4	D5	δ2	b1	b2
50	60	95	65	145	200	3.5	14	12
65	76	114	80	165	220	3.75	14	12
80	89	127	95	180	235	4	18	12
100	108	146	114	200	255	4	18	12
125	133	180	140	235	290	4	18	12
150	159	203	165	260	315	4.5	18	12
200	219	265	226	320	375	6	18	12
250	273	325	280	380	435	8	18	12
300	325	377	333	435	495	10	22	16
350	377	426	385	485	545	10	22	16
400	426	480	435	540	600	10	22	16
450	480	530	488	590	650	10	22	16
500	530	585	538	645	705	10	22	16
600	630	690	640	755	820	10	26	20
700	720	780	730	845	910	10	26	20
800	820	880	830	950	1020	10	30	20
900	920	980	930	1050	1120	10	30	20
1000	1020	1080	1030	1150	1220	10	30	20

剛性防水套管（304材質）標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
