柔性防水套管（國標型）

柔性防水套管簡介
柔性防水套管尺寸
柔性防水套管標準

柔性防水套管簡介 13213140111

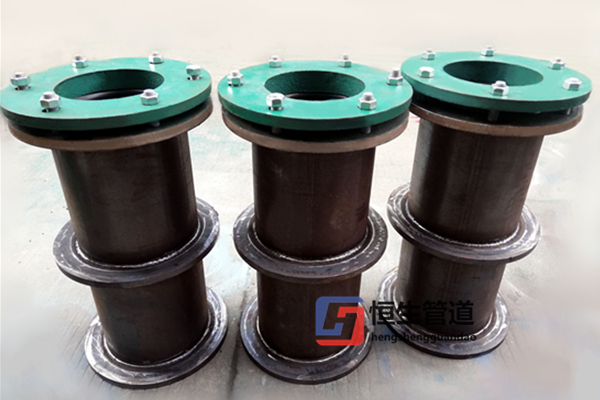

? ? ? ? ?02S404國標型柔性防水套管是按照02S404防水套管圖集加工制造，一般我們所說市場國標是指按照國標尺寸制造但存在一定的厚度質量下差，比如標準中DN300的柔性防水套管壁厚為10mm，我們制作時會采購10mm厚度的鋼板制造，但市場一般說10mm厚鋼板實際只有9.5左右厚度，存在一定厚度下差，但是不影響使用。

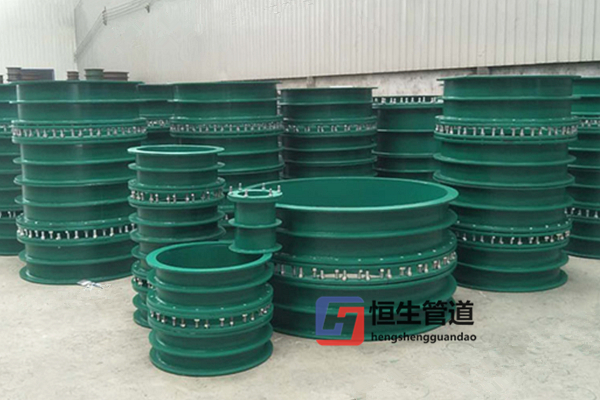

? ? ? ? ?柔性防水套管是河南恒生管道制造有限公司主要產品之一，公司生產制造柔性防水套管20余年，擁有豐富的防水套管制造經驗，我公司生產的柔性防水套管均采用執行標準制造，防水套管尺寸厚度無縮水，產品質量高標準要求監控，防水套管的焊接均由中高級焊工采用雙面焊接，質量可靠！恒生牌防水套管成功應用于國內多個大型工程設施建造中，多年來產品從未出現質量問題反饋，是真正的百分百防水套管合格制造廠商。

柔性防水套管尺寸 13213140111

規格	工作管道	套管管徑	壓蓋內徑	中心距	法蘭外徑	套管壁厚	上盤厚度	中、下盤厚
DN	D1	D2	D3	D4	D5	δ2	b1	b2
50	60	95	65	145	200	3.5	14	12
65	76	114	80	165	220	3.75	14	12
80	89	127	95	180	235	4	18	12
100	108	146	114	200	255	4	18	12
125	133	180	140	235	290	4	18	12
150	159	203	165	260	315	4.5	18	12
200	219	265	226	320	375	6	18	12
250	273	325	280	380	435	8	18	12
300	325	377	333	435	495	10	22	16
350	377	426	385	485	545	10	22	16
400	426	480	435	540	600	10	22	16
450	480	530	488	590	650	10	22	16
500	530	585	538	645	705	10	22	16
600	630	690	640	755	820	10	26	20
700	720	780	730	845	910	10	26	20
800	820	880	830	950	1020	10	30	20
900	920	980	930	1050	1120	10	30	20
1000	1020	1080	1030	1150	1220	10	30	20

柔性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
