頂板剛性防水套管

頂板剛性防水套管簡介
頂板剛性防水套管尺寸
頂板剛性防水套管標準

頂板剛性防水套管簡介 13213140111

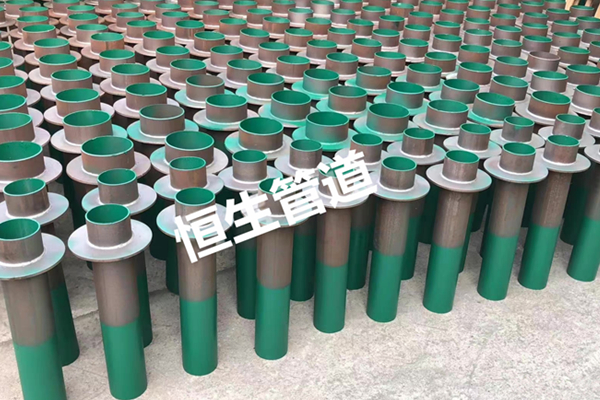

? ? ? ? ?頂板剛性防水套管制作按照要求，剛性防水套管一段出墻500mm-800mm不等，根據工程要求加工。采用內防腐處理。出墻面位置做防腐處理。?

? ? ? ??防水套管一般根據設計要求，由設計指定采用何種材質、何種形式的防水套管。穿樓板或內墻，一般可以采用剛性防水套管；也可以用塑料管套管；穿越地下室外墻或者有防水要求的部位，宜采用剛性防水套管；對于水泵房等有嚴格防水要求的，宜采用柔性防水套管。

? ? ? ?剛性防水套管長度一般根據工程建筑物墻體厚度來確定，正常墻體是多厚就用多長的剛性防水套管，有些工程項目要求剛性防水套管出墻時，就要根據圖紙要求來定出墻多少及止水環焊接位置要求，確定好這些尺寸問題就能夠按工程具體要求來定制合適的剛性防水套管。

? ? ? ?購買安裝剛性防水套管時常見小知識分享：

? 1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。
? 2、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。
? 3、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。
? 4、鋼套管須與止水翼環周邊滿焊。
? 5、電氣套管安裝后管口兩邊應伸出墻、梁、柱面5cm -10cm。在制作防水套管時，翼環和套管厚度應符合規范要求，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。

? ? ? ? ?河南恒生管道制造有限公司生產的國標型防水套管，對產品的厚度要求非常嚴格，在焊接工藝處理上均由中高級電焊工加工，每一臺防水套管的制造都有多個質量監管環節，以至與我公司所生產防水套管產品10余年無出現質量問題的反饋意見，河南恒生管道制造有限公司高標準的質量要求是保證防水套管產品在使用中的安全保證，同時恒生牌防水套管產品在業內也引起廣泛好評

頂板剛性防水套管尺寸 13213140111

規格	工作管尺寸	擋圈外徑	套管管外徑	翼環外徑	管厚	環厚
DN	D1	D2	D3	D4	δ	b
50	60	80	114	225	3.5	10
65	75.5	95	121	230	3.75	10
80	89	110	140	250	4	10
100	108	130	159	270	4.5	10
125	133	155	180	290	6	10
150	159	180	219	330	6	10
200	219	240	273	385	8	12
250	273	295	325	435	8	12
300	325	345	377	500	10	14
350	377	400	426	550	10	14
400	426	445	480	600	10	14
450	480	500	530	650	10	14
500	530	550	590	730	10	16
600	630	660	690	930	10	16
700	720	750	790	920	10	16
800	820	850	880	1020	10	16
900	920	950	980	1120	10	16
1000	1020	1050	1080	1230	10	16
1200	1220	1250	1290	1430	12	20
1400	1420	1450	1490	1630	12	20
1600	1620	1650	1690	1830	14	20
1800	1820	1850	1900	2040	16	20
2000	2020	2050	2100	2240	16	20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集

頂板剛性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
