柔性防水套管簡介 13213140111

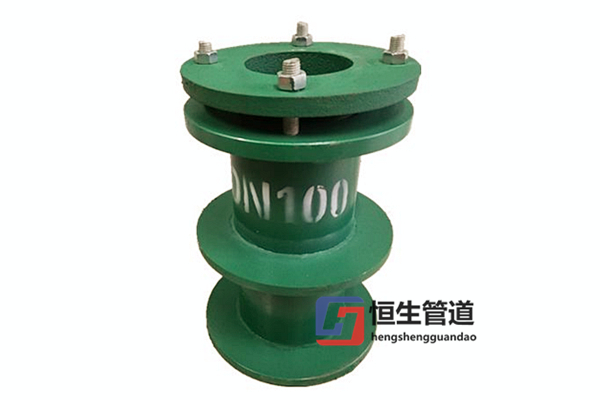

? ? ? ? ?02S404柔性防水套管分為A型和B型兩種，柔性防水套管的標準是02S404防水套管標準，但是產品的型號沒有給于明確的產品型號，我公司制造的柔性防水套管型號為RT1-A型，這里為大家講解我公司柔性防水套管型號標注含義，R指柔性，標注G的話就是剛性的意思，T是套管，1是Ⅰ型密封膠圈形式，2的話就是Ⅱ型密封膠圈密封形式，A是A型防水套管，標注B就是B型防水套管。GT-1是剛性防水套管的型號，02S404防水套管標準中剛性防水套管分為ABC三種類型，也相對GT-1/GT-2/GT-3三種型號，關于防水套管的型號沒有給于明確標準，我公司跟據多年的防水套管經驗標注剛性防水套管為GT-1型，直至現在業內剛性防水套管型號也都以GT1型為標準。

? ? ? ? ?柔性防水套管作用不僅是防水，說起安裝使用柔性防水套管達到的效果，我們通常就回想起防水套管是止水的作用，其實這只是簡單的對防水套管的定義，柔性防水套管不僅能夠達到防水封堵密封效果，更為重要的作用是保護管道不被破壞，在經常發生地震的地區（地震帶）必須安裝柔性防水套管。目前建筑科學研究院設計標準02S404防水套管標準為主要使用標準，02S404柔性防水套管也能夠達到一般工程使用要求，另外柔性防水套管的使用是要根據工程實際情況來確定防水套管長度等數據，因此在訂購柔性防水套管時要及時和廠家聯系溝通確定好各項數據，以免后期管道無法安裝。防水套管廣泛應用于建筑、化工、鋼鐵、自來水、污水處理等單位。

? ? ? ?柔性防水套管的橡膠圈分為兩種，一種是橫截面為圓形的，工作原理是通過壓蓋與短管的擠壓使自己變形，與管道的接觸面積更大，防水效果也更好，而且自身具有非常好的彈性和恢復原型的性能，而且可以長時間的使用不受環境的損壞。還有一種橡膠圈的橫截面為梯形的，工作原理與圓形的橡膠圈相同，不同的是這種橡膠圈的密封性能更好，因為通過擠壓之后，梯形的接觸面會比圓形的更大，所以橫截面為梯形的橡膠圈的密封性能更好，不過這兩種橡膠圈常用的確實橫截面為圓形的。我們將橫截面為圓形的橡膠圈稱之為I型的橡膠圈，橫截面為梯形的橡膠圈稱為II型的，不同的型號有著獨特的優點，所以選擇適合自己的使用，會使用的更為長久。除了形狀結構之外，橡膠圈的材質也有著多種選擇，一般使用的是天然橡膠，不過根據特殊的地區可以選擇各種不同的特殊材質，比如：耐酸堿的氯丁橡膠、耐油的丁腈橡膠、耐磨的丁基橡膠、綜合性能好的三元乙丙橡膠等等這些。

柔性防水套管尺寸 13213140111

規格	工作管道	套管管徑	壓蓋內徑	中心距	法蘭外徑	套管壁厚	上盤厚度	中、下盤厚
DN	D1	D2	D3	D4	D5	δ2	b1	b2
50	60	95	65	145	200	3.5	14	12
65	76	114	80	165	220	3.75	14	12
80	89	127	95	180	235	4	18	12
100	108	146	114	200	255	4	18	12
125	133	180	140	235	290	4	18	12
150	159	203	165	260	315	4.5	18	12
200	219	265	226	320	375	6	18	12
250	273	325	280	380	435	8	18	12
300	325	377	333	435	495	10	22	16
350	377	426	385	485	545	10	22	16
400	426	480	435	540	600	10	22	16
450	480	530	488	590	650	10	22	16
500	530	585	538	645	705	10	22	16
600	630	690	640	755	820	10	26	20
700	720	780	730	845	910	10	26	20
800	820	880	830	950	1020	10	30	20
900	920	980	930	1050	1120	10	30	20
1000	1020	1080	1030	1150	1220	10	30	20

柔性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

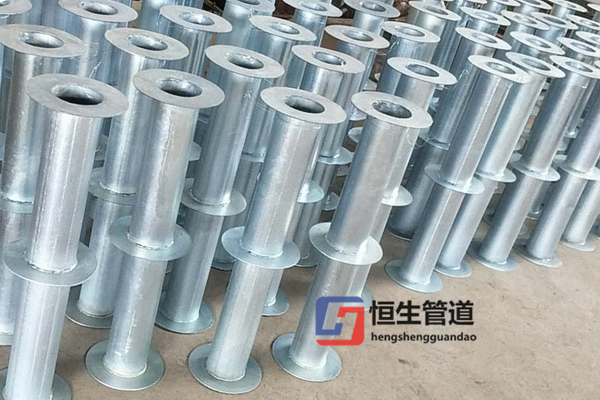

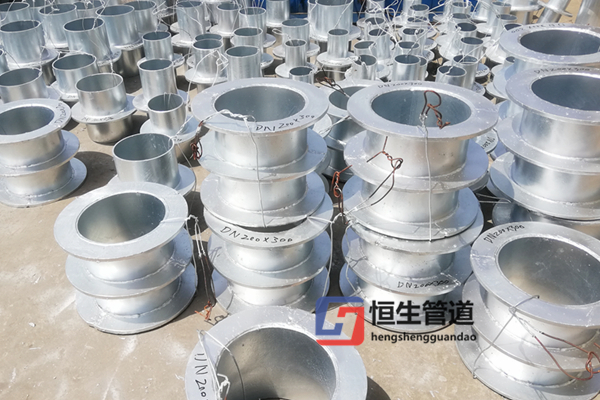

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
