防護密閉套管（E、F型）

防護密閉套管簡介
防護密閉套管尺寸
防護密閉套管標準

防護密閉套管簡介 13213140111

? ? ? ? ?防護密閉套管又稱：人防密閉套管、單側/雙側密閉套管、密閉套管，主要應用于人防地下室構筑物、防護墻中。

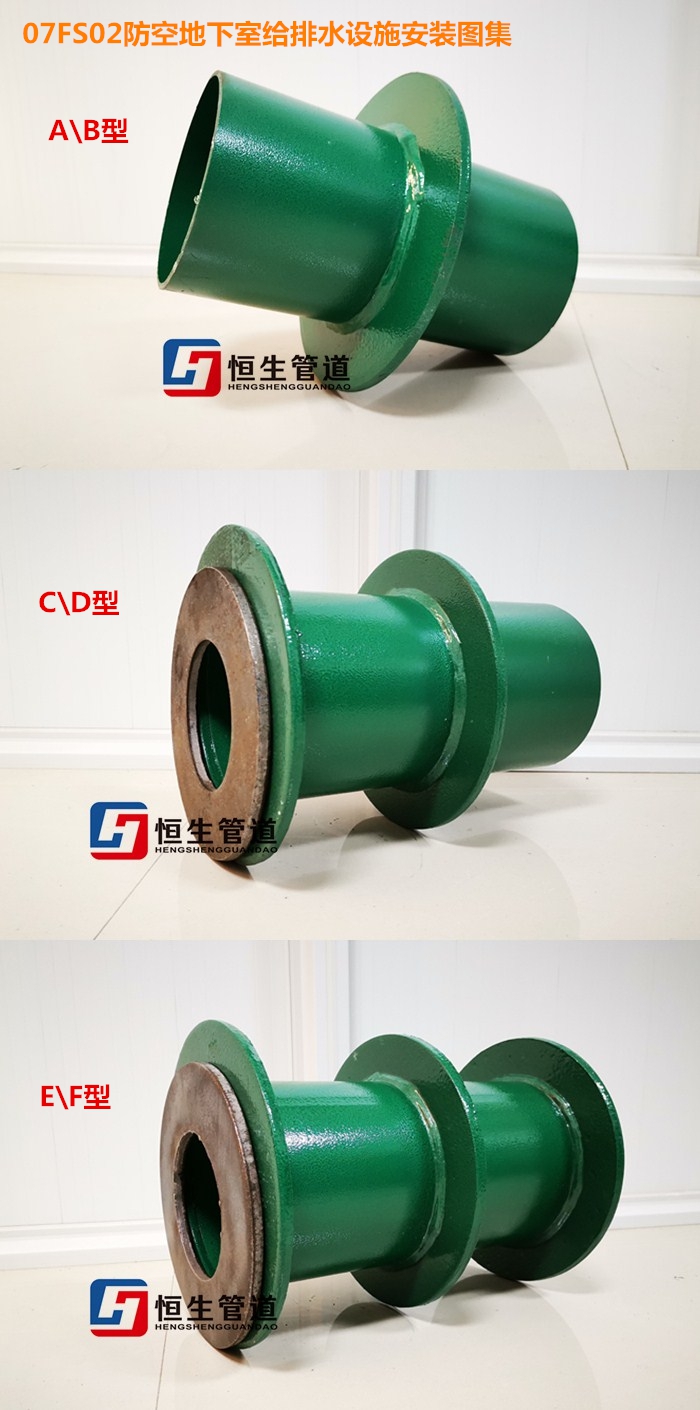

? ? ? ? ?河南恒生管道制造有限公司生產防護密閉套管是按照執行標準《07FS02防空地下室給排水設施安裝》圖集尺寸制作，根據不同使用要求主要分為：A型、B型、C型、D型、E型、F型六種型號，實際尺寸制作中分為A\B型、C\D型、E\F型三類外形，

A型防護密閉套管主要由：鋼制套管和翼環做成，適用與穿鋼塑復合管的管道。

B型防護密閉套管主要由：鋼制套管、翼環和擋圈組成，適用與穿鋼管的管道。

C型防護密閉套管主要由：鋼制套管、翼環、擋版、固定法蘭組成，適用與穿鋼塑復合管的管道。

D型防護防水套管主要由：鋼制套管、翼環、擋圈、擋板、固定法蘭組成，適用于穿鋼管的管道。

E型防護密閉套管主要由：鋼制套管、翼環、固定法蘭、擋板組成，適用與穿鋼塑復合管的管道。

F型防護密閉套管主要由：鋼制套管、翼環、擋圈、固定法蘭、擋板組成，適用與穿鋼管的管道。

有擋板和固定法蘭的防護密閉套管在安裝時，需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。

防護密閉套管尺寸 13213140111

DN	D0	D1	D2	D3	D4	D5	a	b	c	k	k1
50	60	62	80	114	116	225	3.5	10	4	4	3
60	75.5	77.5	95	121	123	230	3.75	10	4	4	3
80	89	91	110	140	142	250	4	10	4	4	3
100	108	110	130	159	161	270	4.5	10	4	5	3
125	133	135	155	180	182	290	6	10	4	6	3
150	159	161	180	219	221	330	6	10	4	6	3
防護密閉套管A、B型產品尺寸 ? ? ? ? ? ? 出自防空地下室給排水設施安裝圖集號07FS02

? ?

防護密閉套管標準 13213140111

? ? ? ? 建筑標準設計圖集《07FS02防空地下室給排水設施安裝》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
