DN1000剛性防水套管

剛性防水套管簡介
剛性防水套管尺寸
柔性防水套管標準

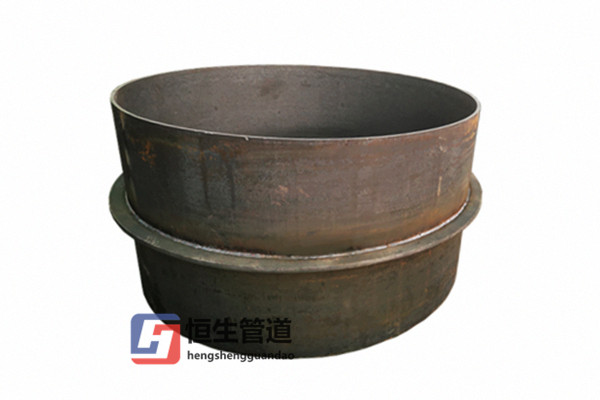

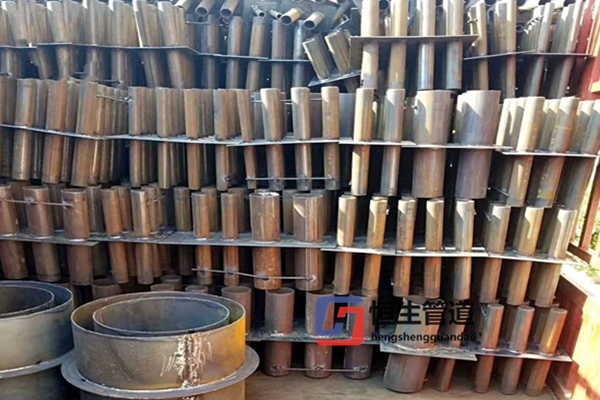

剛性防水套管簡介 13213140111

? ? ? ? ?剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。剛性防水套管尺寸表內所列之材料重量為剛性防水套管（套管長度 L 值按 200mm 計算）及翼環之重量。剛性防水套管及翼環用 A3 材料制作， T42 焊條焊接。套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。剛性防水套管多用油麻、石棉水泥填充，填充后緊密搗實。

? ? ? ?剛性防水套管質量要求

1、剛性防水套管焊口應平直、焊縫加強面應符合施工規范規定。焊口表面無燒穿、裂紋、結瘤、夾渣和氣孔等缺陷，焊波均勻一致。?

2、剛性防水套管安裝應和墻面相垂直，套管中心線和管道設計中心線重合。?

3、預留孔洞應和墻面及板面相垂直，孔洞中心線和管道設計中心線基本重合。

工作管道為鋼管時用A型剛性防水套管，工作管道為鑄鐵管用B型剛性防水套管。

剛性防水套管尺寸 13213140111

規格	工作管尺寸	擋圈外徑	套管管外徑	翼環外徑	管厚	環厚
DN	D1	D2	D3	D4	δ	b
50	60	80	114	225	3.5	10
65	75.5	95	121	230	3.75	10
80	89	110	140	250	4	10
100	108	130	159	270	4.5	10
125	133	155	180	290	6	10
150	159	180	219	330	6	10
200	219	240	273	385	8	12
250	273	295	325	435	8	12
300	325	345	377	500	10	14
350	377	400	426	550	10	14
400	426	445	480	600	10	14
450	480	500	530	650	10	14
500	530	550	590	730	10	16
600	630	660	690	930	10	16
700	720	750	790	920	10	16
800	820	850	880	1020	10	16
900	920	950	980	1120	10	16
1000	1020	1050	1080	1230	10	16
1200	1220	1250	1290	1430	12	20
1400	1420	1450	1490	1630	12	20
1600	1620	1650	1690	1830	14	20
1800	1820	1850	1900	2040	16	20
2000	2020	2050	2100	2240	16	20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集

柔性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

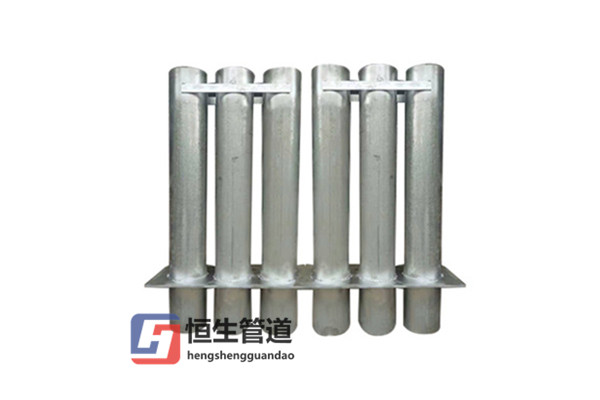

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
