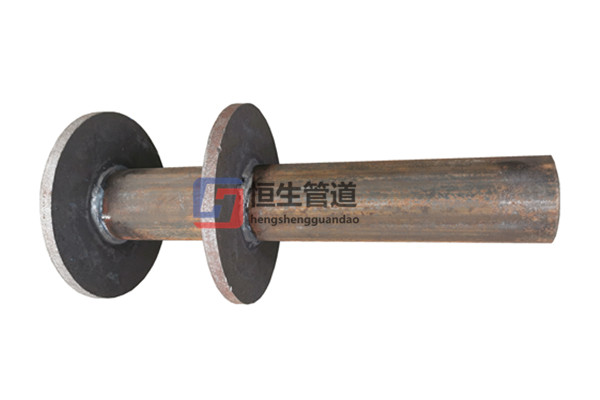

剛性防水套管（雙翼環）

剛性防水套管簡介
剛性防水套管尺寸
剛性防水套管標準

剛性防水套管簡介 13213140111

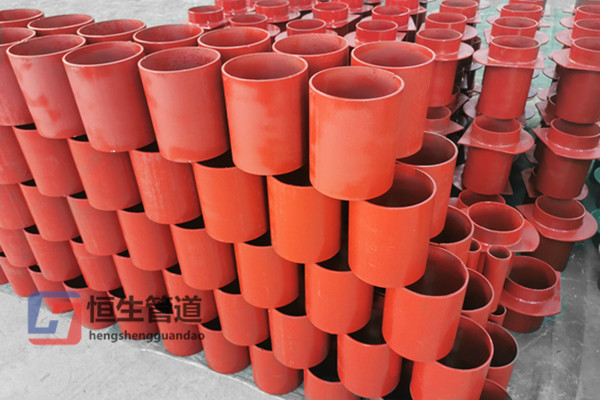

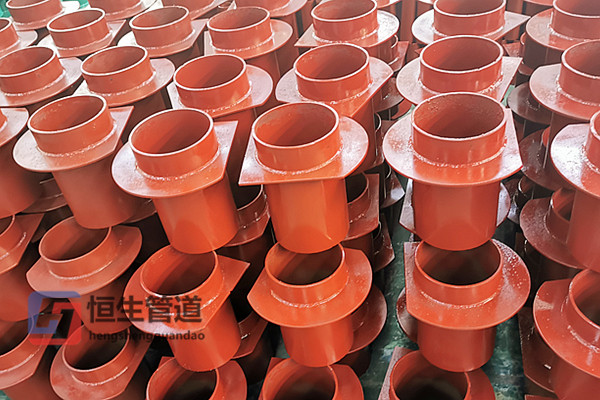

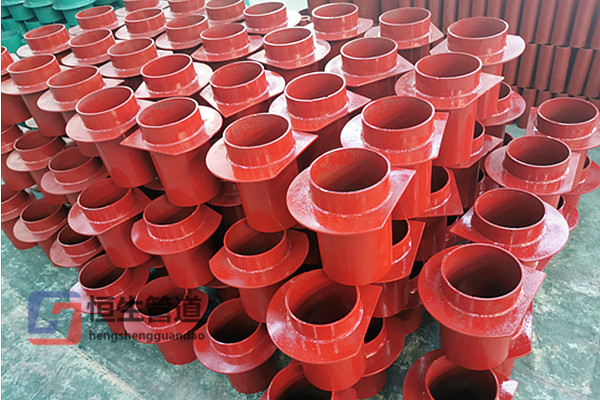

? ? ? ? ?河南恒生管道制造有限公司生產剛性防水套管是按照02S404防水套管圖集尺寸加工，厚度及止水環寬度均達到圖集要求，保證工程安裝使用質量，歡迎來電咨詢訂貨！ ? ? ??

? ? ? ??防水套管一般根據設計要求，由設計指定采用何種材質、何種形式的防水套管。穿樓板或內墻，一般可以采用剛性防水套管；也可以用塑料管套管；穿越地下室外墻或者有防水要求的部位，宜采用剛性防水套管；對于水泵房等有嚴格防水要求的，宜采用柔性防水套管。

? ? ? ???02S404防水套管和02S312防水套管都是常用的型號，不同的是：02S404防水套管是按照02S404防水套管圖集生產的，柔性分為A型/B型，剛性防水套管分為A型/B型/C型，而S312防水套管是按照312防水套管圖集生產的，他的防水套管有一種，剛性的有I型/II型/III型/IV型等型號，還有防水翼環，他的防水套管大部分尺寸是跟404標準一樣的，但是個別口徑內徑比404小一些，壁厚比404薄一點。其他沒有什么大的差別！但總的來說不影響它的使用交易

剛性防水套管尺寸 13213140111

規格	工作管尺寸	擋圈外徑	套管管外徑	翼環外徑	管厚	環厚
DN	D1	D2	D3	D4	δ	b
50	60	80	114	225	3.5	10
65	75.5	95	121	230	3.75	10
80	89	110	140	250	4	10
100	108	130	159	270	4.5	10
125	133	155	180	290	6	10
150	159	180	219	330	6	10
200	219	240	273	385	8	12
250	273	295	325	435	8	12
300	325	345	377	500	10	14
350	377	400	426	550	10	14
400	426	445	480	600	10	14
450	480	500	530	650	10	14
500	530	550	590	730	10	16
600	630	660	690	930	10	16
700	720	750	790	920	10	16
800	820	850	880	1020	10	16
900	920	950	980	1120	10	16
1000	1020	1050	1080	1230	10	16
1200	1220	1250	1290	1430	12	20
1400	1420	1450	1490	1630	12	20
1600	1620	1650	1690	1830	14	20
1800	1820	1850	1900	2040	16	20
2000	2020	2050	2100	2240	16	20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集

剛性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
