不銹鋼防水套管簡介 13213140111

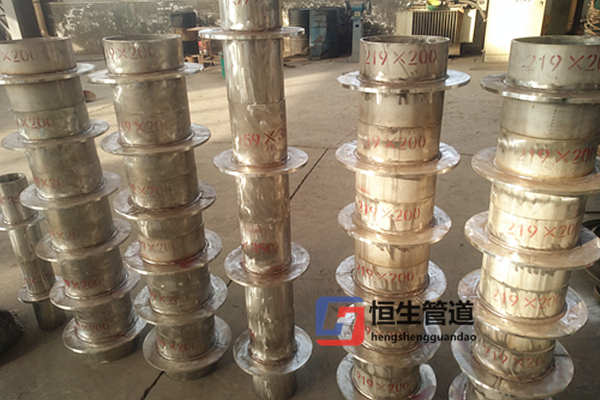

? ? ? ? 不銹鋼防水套管是和柔性防水套管同樣使用效果功能，主要應用于水池或有震動墻體，不銹鋼304材質柔性防水套管在抗腐蝕性能上大大優于普通碳鋼柔性防水套管，在有防腐要求、或酸堿類管道安裝時，應選擇不銹鋼304、316材質柔性防水套管。

? ?從剛性防水套管的用料和安裝問題，河南恒生管道制造有限公司根據剛性的特點總結了以下幾點，希望大家能對剛性防水套管有些新的了解。

　　1、剛性防水套管適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

　　2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

　　3、套管尺寸表內所列的材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作，T42 焊條焊接。

　　4、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其一次澆注于混凝土范圍內，Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

　　5、防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，小應比翼環直徑（ D4 ）大 200mm。

不銹鋼防水套管尺寸 13213140111

規格	工作管道	套管管徑	壓蓋內徑	中心距	法蘭外徑	套管壁厚	上盤厚度	中、下盤厚
DN	D1	D2	D3	D4	D5	δ2	b1	b2
50	60	95	65	145	200	3.5	14	12
65	76	114	80	165	220	3.75	14	12
80	89	127	95	180	235	4	18	12
100	108	146	114	200	255	4	18	12
125	133	180	140	235	290	4	18	12
150	159	203	165	260	315	4.5	18	12
200	219	265	226	320	375	6	18	12
250	273	325	280	380	435	8	18	12
300	325	377	333	435	495	10	22	16
350	377	426	385	485	545	10	22	16
400	426	480	435	540	600	10	22	16
450	480	530	488	590	650	10	22	16
500	530	585	538	645	705	10	22	16
600	630	690	640	755	820	10	26	20
700	720	780	730	845	910	10	26	20
800	820	880	830	950	1020	10	30	20
900	920	980	930	1050	1120	10	30	20
1000	1020	1080	1030	1150	1220	10	30	20

不銹鋼防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
